Endüstriyel Gaz Hattında Regülatör Seçimi

1. Giriş — Neden Doğru Regülatör Seçimi Bu Kadar Önemli?

Endüstriyel yakma sistemlerinde brülörün istenen kapasitede, güvenli ve verimli çalışabilmesi için gaz hattının tüm yük koşullarında sabit ve doğru basınçta gaz sağlaması gerekir. Basınç dalgalanmaları yakıt/hava oranını bozar; alevde kararsızlığa, eksik ya da fazla yanmaya ve emisyon artışına yol açar.

Alüminyum, çelik, cam ve seramik sektörlerinde faaliyet gösteren sanayi tesisleri için bu gereksinim kritik bir mühendislik meselesidir. SGM Isı Enerji Mühendislik olarak tasarladığımız gaz yakma sistemlerinde regülatör seçimini her proje için bireysel olarak değerlendiriyor; sahada kanıtlanmış DUNGS ve Elektrogas ürün aileleriyle çalışıyoruz.

Bu teknik makalede gaz hattı regülatörünün işlevi, türleri, shutoff entegre (SAV) regülatörlerin kullanım senaryoları ve seçim kriterleri; gerçek saha deneyimimizden elde edilen bulgularla paylaşılmaktadır.

2. Gaz Basınç Regülatörü Nasıl Çalışır?

Bir gaz basınç regülatörü üç temel mekanizmadan oluşur:

• ▸Kısıtlayıcı eleman (vana/orifis): Gaz akışını fiziksel olarak kısıtlar; açılıp kapanarak debiyi ayarlar.
• ▸Algılama elemanı (diyafram): Çıkış tarafındaki basınç değişikliklerini algılar ve vanayı konumlandırır.
• ▸Yükleme elemanı (yay): İstenen çıkış basıncını belirler; diyafram hareketine karşı ön gerilim kuvveti uygular.

Çıkış basıncı ayar noktasının üstüne çıktığında diyafram orifisi kapatır; basınç düştüğünde yay geri iter ve orifis açılır. Bu geri besleme döngüsü sayesinde debiden bağımsız sabit bir çıkış basıncı elde edilir.

3. Endüstriyel Gaz Hattında Regülatör Türleri

3.1 Doğrudan Etkili (Spring-Loaded) Regülatörler

Diyafram hareketi doğrudan vana iğnesini kontrol eder; harici enerji gerektirmez. Tepki hızı yüksek, bakımı sade ve ekonomiktir. Orta kapasiteli sanayi brülörleri, şehir gazı bağlantılı fırınlar ve kazan hatları için standart tercih olmaya devam etmektedir.

3.2 Orta Basınç Regülatörleri

1 bar ve üzeri giriş basıncı için özel tasarlanmış, giriş basıncı kompanzasyonlu modellerdir. DUNGS FRM ve Elektrogas R-125 serisi bu grubun öne çıkan ürünleridir. EN 334 ve EN 14382 standartlarına uygun; isteğe bağlı entegre SAV ile birlikte temin edilebilirler.

3.3 Oransal / Sıfır Basınç Regülatörleri

Modüle eden brülörlerde hava/gaz oranını sabit tutmak için kullanılır. DUNGS FRNG ve Elektrogas RAG serisi, değişken hava debisine orantılı gaz akışı üretir. Geniş modülasyon aralığında dahi stokiyometrik yanma korunur.

Rejeneratif sistemlerdeki kritik önemi: Rejeneratif brülörlerde hava akışı periyodik olarak ters yönde akar. Oransal regülatör bu geçiş sırasında gaz/hava dengesini otomatik olarak yeniden kurar.

3.4 Pilot Kumandalı Regülatörler

Ana vanayı küçük bir pilot vana üzerinden gelen pnömatik sinyalle kontrol eder. Çok yüksek debi kapasitesi ve dar tolerans bandı gerektiren şehir giriş istasyonları ile büyük sanayi beslemelerinde tercih edilir.

4. DUNGS Regülatör Ailesi

Karl Dungs GmbH & Co. KG (Almanya), 1941’den bu yana gaz güvenlik ve kontrol teknolojisinde dünya standartlarını belirleyen bir üreticidir. SGM Isı Enerji Mühendislik olarak DUNGS ürünlerini tüm sanayi yakma projelerimizde birincil tercih olarak kullanmaktayız.

4.1 DUNGS FRM — Orta Basınç Regülatörü

DUNGS FRM; yay yüklemeli, çift diyaframlı ve giriş basıncı kompanzasyonlu bir orta basınç regülatörüdür. 1 bar giriş / 200 mbar çıkış gibi yüksek basınç düşürme oranlarında yüksek regülasyon doğruluğunu korur. İsteğe bağlı entegre SAV ile aynı gövdede hem basınç düşürme hem güvenlik kesme işlevi sağlanır.

4.2 DUNGS FRM-NOC — Hızlı Tepkili Orta Basınç Regülatörü

FRM-NOC (Non-Operating Check), standart FRM’e kıyasla daha hızlı tepki süresi ve 2 kPa’ya kadar düşen çıkış basıncıyla rejeneratif yakma sistemlerinin anlık yük değişimlerine daha iyi yanıt verir. Her reversal (yön değişimi) anında sıfırdan maksimuma yükselen debi profillerinde birincil tercih olarak öne çıkar.

4.3 DUNGS FRNG — Oransal / Sıfır Basınç Regülatörü

Modüle eden ve oransal kontrol gerektiren brülör uygulamaları için tasarlanmıştır. Cam, seramik ve özel proses atmosferi gerektiren fırınlarda hava/gaz oranının debi bağımsız sabit tutulmasını sağlar. SGM Isı Enerji bu modeli hassas atmosfer kontrolü gerektiren projelerde aktif olarak kullanmaktadır.

5. Elektrogas Regülatör Ailesi

Elettromeccanica Delta S.p.A. (İtalya) bünyesindeki Elektrogas markası, endüstriyel yakma güvenliği ve kontrolünde kapsamlı bir ürün portföyüne sahiptir. SGM Isı Enerji Mühendislik, Elektrogas’ın Türkiye yetkili satıcısıdır. Regülatörler, emniyet valfleri ve kontrol ekipmanlarını doğrudan temin edip devreye almaktayız.

5.1 Elektrogas R / RF — Düşük Basınç Regülatörü

R serisi; giriş basıncı kompanzasyon diyaframlı, zero shut-off özellikli yay yüklemeli bir düşük basınç regülatörüdür. RF varyantı entegre 30 mikron filtre elemanıyla kompakt hat tasarımına imkân tanır. Doğal gaz, LPG, biyogaz ve hava ile uyumlu; hidrojen uyumlu özel versiyon da mevcuttur.

5.2 Elektrogas RAG — Hava/Gaz Oransal Regülatörü

RAG, yanma proseslerinde 1:1 hava/gaz oranı kontrolü için tasarlanmış oransal regülatördür. Ayarlanabilir ofset yayı (±3 mbar) ve ayarlanabilir bypass ile sıfır basınç regülatörü olarak da kullanılabilir. Pulse-fire rejeneratif sistemlerde her brülör çiftine ayrı RAG takılması önerilir.

5.3 Elektrogas R-125 — Orta/Yüksek Basınç Regülatörü

10 bar veya 12,5 bar giriş basıncına kadar çalışabilen (isteğe bağlı 20 bar), GGG dökme demir gövdeli yüksek basınç regülatörüdür. Orta basınç şebekesine doğrudan bağlı büyük sanayi tesislerinde güvenilir performans sunar.

5.4 Elektrogas RS-125 — Entegre Güvenlik Kesme Vanalı Model

RS-125, R-125’e entegre güvenlik kesme vanası (SSOV) eklenmiş modelidir. Güvenlik kesme vanası ile basınç düzenleme elemanı tamamen bağımsız çalışır; EN 334 ve EN 14382 standartlarına uygundur. Yüksek basınç düşürme oranı gerektiren hatlarda tek gövdede hem regülasyon hem emniyet kesme işlevi sunarak hat uzunluğunu ve ekipman maliyetini optimize eder.

5.5 DUNGS ve Elektrogas — Uygulama Bazlı Karşılaştırma

6. SGM Isı Enerji Saha Deneyimi — Alüminyum Rejeneratif Fırın

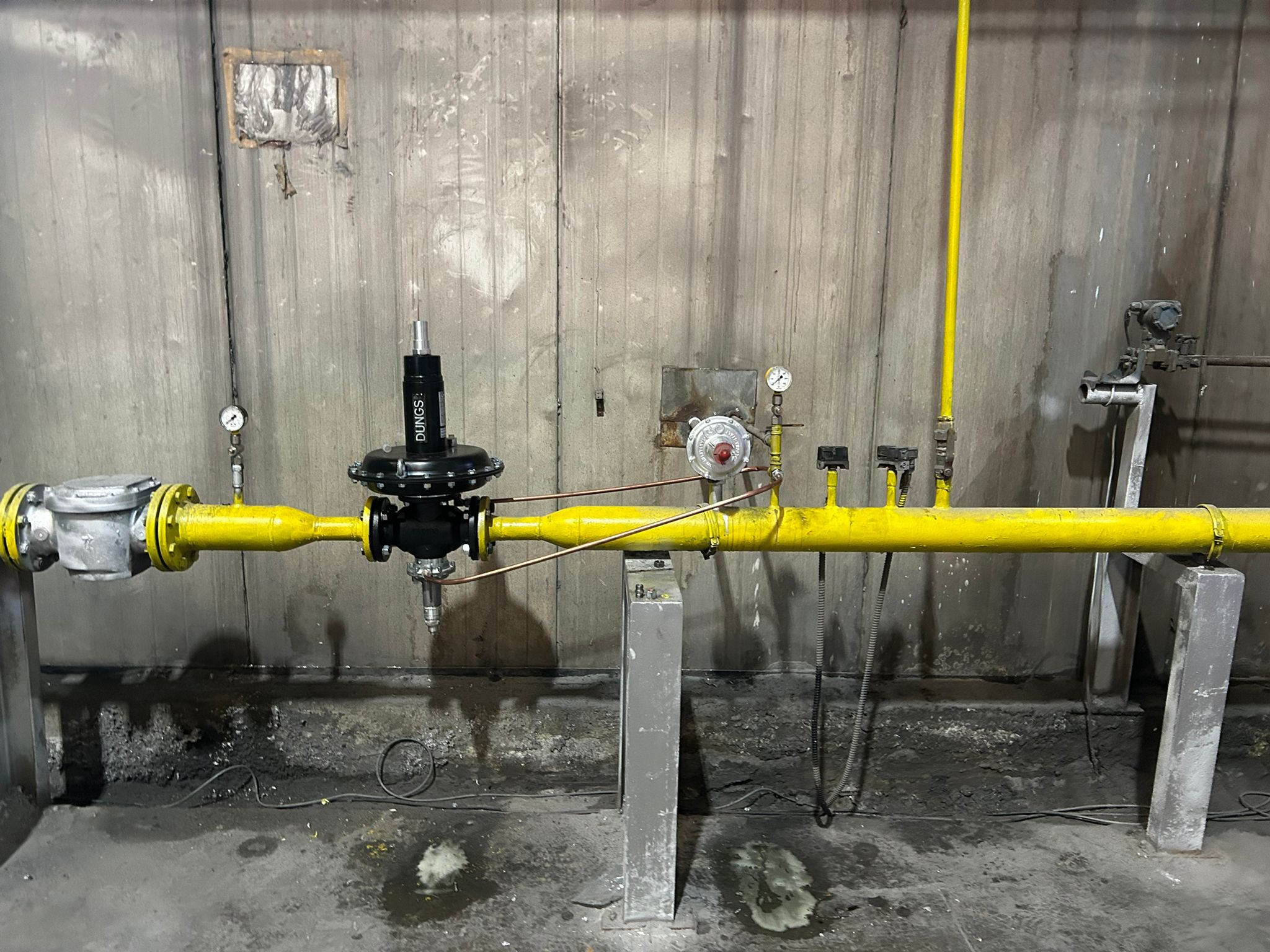

SGM Isı Enerji Mühendislik olarak devreye aldığımız rejeneratif alüminyum eritme fırını projesinde, mevcut gaz hattındaki basınç kararsızlığının brülör verimliliğini ve ergitme kalitesini olumsuz etkilediği tespit edildi. Proje kapsamında DUNGS FRM orta basınç regülatörü sisteme entegre edildi.

Rejeneratif brülörlerde her birkaç saniyede bir gerçekleşen yön değişimi (reversal), aktif brülörün gaz debisini anlık olarak sıfırdan maksimuma taşır. Standart regülatörlerde bu geçiş anında yaşanan basınç çöküşü alev sönmesine yol açabilir. DUNGS FRM’nin giriş kompanzasyon diyaframı bu riski minimize ederek tutarlı ve güvenli yanma koşullarını sürdürmektedir.

7. Shutoff Entegre Regülatörler (SAV): Ne Zaman Zorunlu?

7.1 SAV Nedir?

Slam-shut vana (SAV), regülatörün mansabındaki basıncın önceden belirlenmiş üst veya alt sınırı aştığı anda gaz akışını mekanik olarak kesen güvenlik cihazıdır. Normal çalışmada tam açık konumda bekler; tetikleme koşulu oluştuğunda yay kuvvetiyle milisaniyeler içinde kapanır. Yeniden devreye alınabilmesi için operatörün manuel resetlemesi gerekir.

7.2 SAV Hangi Durumlarda Kullanılır?

• ▸Membran hasar senaryosu: Membran arızalandığında şebeke basıncı doğrudan mansaba iletilir; SAV bu riski bertaraf eder.
• ▸Yüksek basınç düşürme oranı: 10 bar → 200 mbar gibi büyük farklarda regülatör arızası şiddetli aşırı basınç yaratır.
• ▸Hassas proses ekipmanları: Cam, seramik, alüminyum fırınlarındaki sensörler ve kontrol valfleri çoğunlukla şebeke basıncına dayanıklı değildir.
• ▸Paralel brülör manifoldları: Brülör kapama sırasında oluşan basınç darbelerinden diğer brülörlerin korunması için.
• ▸Standart gereklilikleri: EN 746-2, NFPA 86 ve yerel yönetmeliklerin zorunlu kıldığı tüm endüstriyel yakma tesislerinde.

7.3 Entegre SAV mı, Ayrı SAV mı?

8. Regülatör Seçiminde 8 Temel Kriter

1 — Giriş ve Çıkış Basıncı Aralığı

Min–maks giriş basıncı belirlenmeli; değişkenlik büyükse giriş kompanzasyonlu model (DUNGS FRM veya Elektrogas R-125) seçilmelidir. Basınç düşürme oranı 5:1 ve üstüyse orta basınç regülatörü zorunludur.

2 — Maksimum Debi ve Modülasyon Oranı

Brülörün min–maks gaz debisi akış diyagramlarıyla doğrulanmalıdır. Modülasyon oranı 10:1 ve üstü uygulamalarda DUNGS FRM-NOC veya Elektrogas RAG öne çıkar.

3 — Gaz Türü

Doğal gaz, LPG ve biyogazın farklı özgül ağırlıkları kapasite hesabını etkiler. LPG’de körük malzemesi ve yay sertliği LPG uyumlu olmalı; biyogaz için H₂S dirençli malzeme değerlendirilmelidir.

4 — Doğruluk Sınıfı (Accuracy Class)

EN 334’e göre AC 1, 2.5, 5, 10 sınıfları tanımlanmıştır. Sanayi yakma sistemlerinde genellikle AC 5 veya daha iyi; hassas proses fırınlarında AC 2.5 önerilir.

5 — Bağlantı Çapı ve Hat Hızı

Hat içi gaz hızının 20–30 m/s’yi aşmaması için doğru boyutlandırma yapılmalıdır. Regülatör çıkışındaki boru çapı nominal çaptan büyük tutulmalıdır.

6 — Mansap Basınç Toleransı ve SAV Zorunluluğu

Mansap bileşenlerinin maksimum işletme basıncı (MOP) şebeke giriş basıncını karşılayamıyorsa SAV entegrasyonu zorunludur. Bu değerlendirme EN 746-2 uyumluluğu açısından da kritiktir.

7 — Standart ve Sertifika

Türkiye ve AB için EN 334 ve EN 14382 esas alınır. DUNGS ve Elektrogas ürünleri CE, UKCA ve EAC onaylarıyla global pazarlara hizmet etmektedir. SGM Isı Enerji tüm projelerinde standart uygunluk belgelerini sağlamaktadır.

8 — Servis ve Yedek Parça

SGM Isı Enerji, hem DUNGS hem Elektrogas ürünleri için Türkiye genelinde teknik destek, devreye alma ve yedek parça temini hizmetleri sunmaktadır.

9. Sektöre Göre Regülatör Önerileri

10. Sonuç — SGM Isı Enerji ile Doğru Seçim, Güvenli Yanma

Endüstriyel gaz yakma sistemlerinde regülatör seçimi; yanma kararlılığını, enerji verimliliğini, proses güvenliğini ve emisyon uyumluluğunu doğrudan belirlemektedir. Her projede:

• ▸Proses gereksinimlerine göre bireysel regülatör boyutlandırması yapıyoruz.
• ▸DUNGS FRM, FRM-NOC ve FRNG serilerini saha koşullarına göre seçiyor ve devreye alıyoruz.
• ▸Elektrogas R-125, RS-125 ve RAG serilerini oransal kontrol ve orta ölçek projelerde kullanıyoruz.
• ▸EN 746-2 ve EN 334 uyumlu SAV entegrasyonunu tüm projelerimizde standart olarak uyguluyoruz.
• ▸Devreye alma sonrası basınç ve yanma parametrelerini ölçerek doğruluyoruz.
