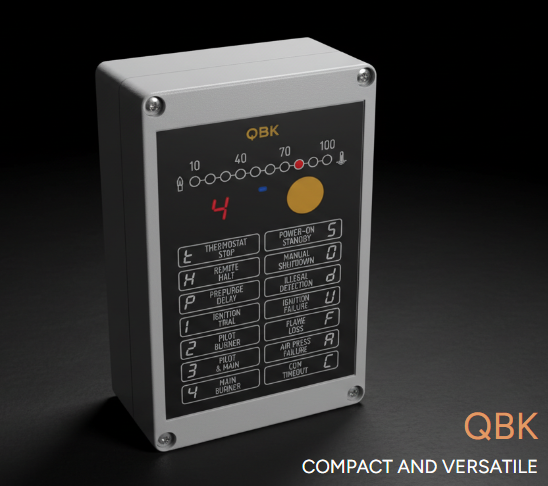

QBK FULL, QBK BASİC, QBK MİNİ, QBK PLUS

Endüstriyel ısıl işlem tesislerinde alev denetiminin güvenli ve güvenilir biçimde yürütülmesi, hem süreç verimliliği hem de emniyet açısından kritik önem taşır. İtalyan üretici CONTRIVE‘ın QBK (Cubic) serisi otomatik brülör kontrol cihazı, bu ihtiyacı EN 746-2, EN 298 ve EN 13611 standartlarına tam uyumlu şekilde karşılayan, endüstriyel ortamlar için tasarlanmış gelişmiş bir güvenlik otomasyonu çözümüdür. Bu yazıda QBK’nın teknik özelliklerini, devreye alma parametrelerini ve uygulama senaryolarını ayrıntılı biçimde ele alıyoruz.

1. Genel Bakış ve Uygulama Alanları

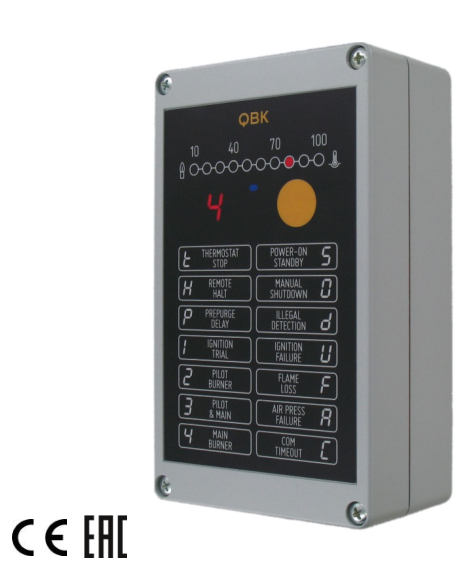

Contrive QBK Otomatik Brülör Kontrol Cihazı
Contrive QBK – Alüminyum muhafazalı otomatik brülör kontrol ünitesi

QBK, 350 kW’a kadar pilot brülör ile sınırsız kapasiteli ana brülör kontrolüne uygun, kesintili (intermittent) veya sürekli (continuous) çalışma modlarını destekleyen programlanabilir bir alev izleme ve kontrol cihazıdır.

Alev algılama; UV tarayıcı veya iyonizasyon elektrodu (ateşleme elektrodu ile ortak kullanım dahil) aracılığıyla gerçekleştirilir. Cihaz aynı zamanda 750°C üzeri çalışan yüksek sıcaklık fırınları için alev gözetimi bypass (Hi-Temp) özelliğini de destekler.

Hava vanası veya fan çıkışı; döngüye bağlı çalışabildiği gibi bağımsız olarak da kontrol edilebilir. Tüm zamanlama parametreleri ve çalışma döngüsü yazılımsal olarak yapılandırılabilir; bu sayede aynı fiziksel cihaz farklı gaz veya sıvı yakıt brülör tiplerine uyarlanabilmektedir.

Tipik Uygulama Alanları

  • Alüminyum ergitme ve ısıl işlem fırınları
  • Demir – çelik üretim ocakları
  • Cam ve seramik fırınları
  • Endüstriyel kurutma ve ısıtma sistemleri
  • Tek veya çift kademeli doğal çekim / zorlamalı hava brülörleri
  • Sıvı yakıtlı (fuel-oil) brülörler

2. Sertifikasyon ve Standartlar

QBK, Avrupa Birliği yönergeleri ve uluslararası standartlar kapsamında aşağıdaki sertifikasyonlara sahiptir:

Belge / StandartKapsam
Gaz Ekipmanları Direktifi 2009/142/ECCE işareti – gaz ekipmanı güvenliği
Alçak Gerilim Direktifi 2014/35/ECElektrik güvenliği
EMC Direktifi 2014/30/ECElektromanyetik uyumluluk
EN 298 / EN 746-2 / EN 60730-1 / EN 13611Brülör otomasyonu ve endüstriyel ısıl işlem güvenlik kuralları
AB Tip Sertifikası CE 0063CS1560Notifiye kuruluş onaylı tip muayenesi
EAC (Avrasya Gümrük Birliği)Rusya, Belarus ve Kazakistan teknik şartnamelerine uygunluk
⚠️ Önemli Not: EN 298 standardı QBK’nın tüm fonksiyonlarını tanımlamamaktadır. Uygulayıcı, seçilen parametrelerin ilgili endüstriyel standartta (EN 746-2 vb.) öngörülen değerlerle uyumlu olmasından sorumludur.

3. Fiziksel Yapı ve Ön Panel

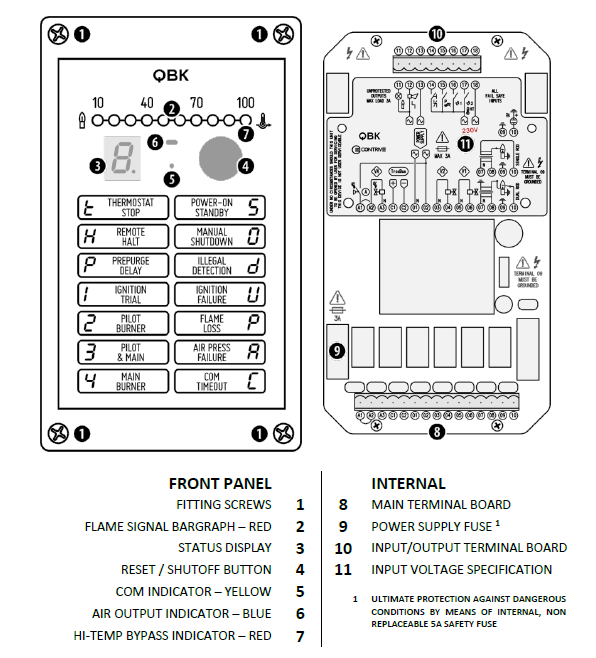

QBK Ön Panel ve İç Bileşen Diyagramı
QBK ön panel elemanları ve iç terminal yerleşimi

QBK, iki farklı muhafaza seçeneğiyle sunulmaktadır:

ModelMalzemeKoruma SınıfıAğırlıkBoyutlar
QBKDöküm alüminyum alaşım EN AB 46100IP64 / NEMA 3≈ 1.150 g200 × 120 × 71 mm
QPKTermoplastik polimer (UL-V0)IP64 / NEMA 3≈ 850 g200 × 120 × 71 mm

Ön Panel Elemanları

  • Alev sinyal bargrafı (Kırmızı LED × 10): 0–30 µA aralığında alev sinyal gücünü gösterir.
  • Durum ekranı (7-segment): Anlık çalışma durumunu, kilit ve arızaları görüntüler.
  • Reset / Kapat butonu: Manuel kapatma ve kilit açma işlemleri için.
  • COM göstergesi (Sarı LED): TraxBus iletişim aktivitesini gösterir.
  • Hava çıkış göstergesi (Mavi LED): Hava vanası/fan çıkışının aktifliğini gösterir.
  • Hi-Temp bypass göstergesi (Kırmızı LED): Yüksek sıcaklık bypass modunu gösterir.

4. Kablolama ve Terminal Bağlantıları

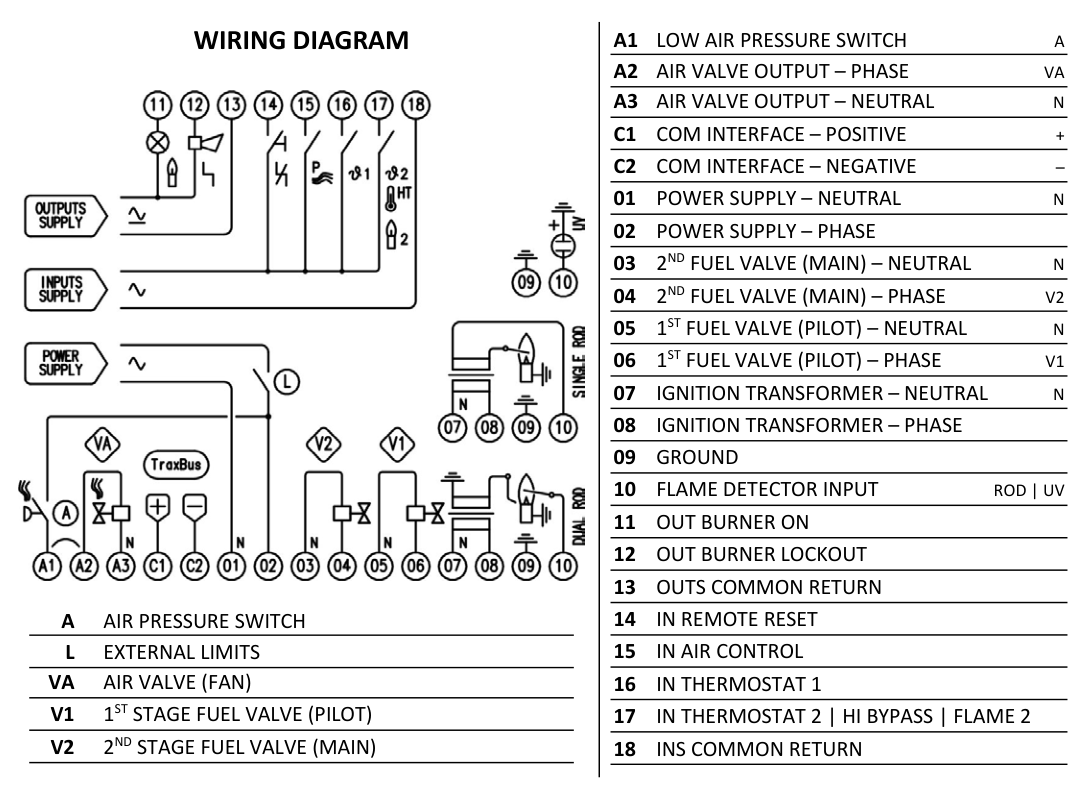

QBK Kablolama Şeması
QBK kablolama şeması – terminal referansları

Terminal Tablosu

TerminalFonksiyonTerminalFonksiyon
01Güç kaynağı – Nötr (N)11Çıkış: Brülör Açık
02Güç kaynağı – Faz (L)12Çıkış: Brülör Kilitli
03–042. kademe yakıt vanası (Ana) N/L13Çıkışlar ortak dönüş
05–061. kademe yakıt vanası (Pilot) N/L14Giriş: Uzaktan Reset
07–08Ateşleme trafosu N/L15Giriş: Hava Kontrolü (P)
09Koruyucu toprak (PE)16Giriş: Termostat 1
10Alev detektörü girişi (Rod / UV)17Termostat 2 / Hi-Bypass / 2. Alev
A1–A3Hava basınç şalteri / Hava vanası çıkışı18Girişler ortak dönüş
🔌 Kablolama Notları:

  • Frekans konvertörü kabloları ile aynı kanal güzergahından geçirilmemelidir.
  • Ateşleme ve iyonizasyon rod hatları için ekrensiz yüksek gerilim kablosu kullanın, diğer kablolardan mümkün olduğunca uzak tutun.
  • Koruyucu toprak bağlantısı güvenilir olmalı; önerilen kesit: > 4 mm².
  • Hava basınç şalteri kullanılmıyorsa A1–A2 terminalleri arasına köprü bağlanmalıdır.
  • Alüminyum muhafaza mutlaka koruyucu toprağa bağlanmalıdır.

5. Program Döngüsü ve Çalışma Sekansı

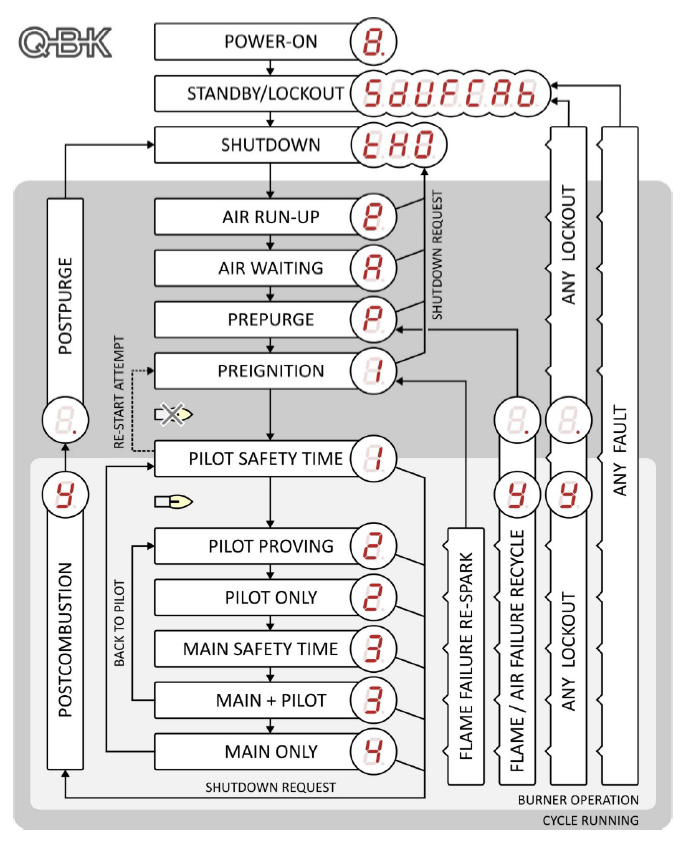

QBK Program Sekans Diyagramı
QBK çalışma sekans diyagramı – güç verilmeden ana brülöre ulaşana kadar tüm adımlar

QBK’nın çalışma döngüsü aşağıdaki adımlardan oluşmaktadır:

  1. Güç Verilmesi → Öz-Test: Sistem bileşenlerinin doğrulanması ve başlatılması. Başarılı tamamlanmanın ardından brülör çalışmaya hazır hale gelir.
  2. Bekleme (Standby / Kapatma): Termostat 1 sinyali veya fieldbus “RUN” komutu beklenir. Kilit sonrası veya Parametre 101 = STANDBY ise manüel reset gereklidir.
  3. Hava Rampa Süresi (Air Run-Up): Yavaş açılan hava vanalarını veya fan başlangıç sürecini telafi eden bekleme süresi.
  4. Hava Basınç Bekleme: Ön tahliye başlamadan önce nominal hava basıncının beklenmesi.
  5. Ön Tahliye (Prepurge): Yanma odası tahliyesi; bu sürede yasadışı alev simülasyon testi yapılır.
  6. Ön Ateşleme (Pre-Ignition): Ateşleme trafosu, yakıt vanası açılmadan 500 ms önce devreye alınır.
  7. 1. Emniyet Süresi (Pilot): Pilot yakıt vanası açık; alev algılanmazsa kilitlenir. Parametre 403’e göre en fazla 4 deneme hakkı tanınır.
  8. Pilot İspatı (Pilot Proving): Pilot alevin stabilize olması için bekleme süresi.
  9. 2. Emniyet Süresi (Ana Brülör): Ana yakıt vanası (V2) açılır. Süre sonunda pilot “interrupted” modda kapanır; “intermittent” modda açık kalır.
  10. Ana Brülör Çalışması: Normal çalışma. Alev veya hava kaybı Parametre 504/507’ye göre kilit, geri dönüşüm veya yeniden ateşlemeye yol açar.
  11. Sonrası Yanma (Post-Combustion) → Son Tahliye (Postpurge): Kapatma veya kilit sonrası alev söndürme bekleme süresi ve yanma odası tahliyesi.

6. Durum Göstergesi – Döngü, Kilit ve Arıza Kodları

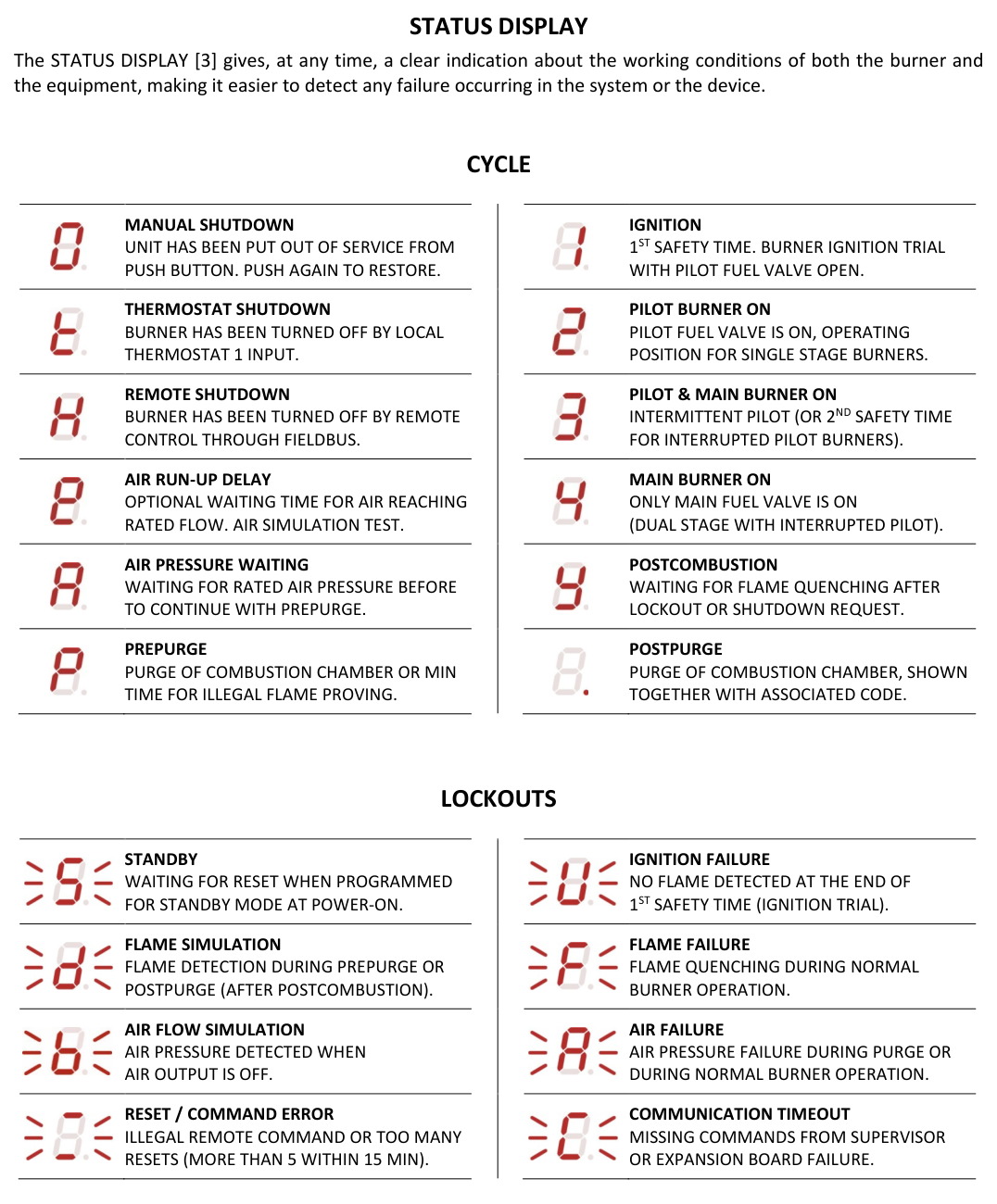

QBK Durum Gösterge Kodları
QBK 7-segment durum göstergesi – döngü, kilit ve arıza kodlarının tamamı

Durum ekranı üç farklı kategori altında anlık sistem durumunu raporlar:

Döngü Durumları

DurumAçıklama
Manuel KapatmaButon ile hizmet dışı; tekrar basmakla geri döner
Termostat KapatmaLokal Termostat 1 girişi tarafından kapatıldı
Uzaktan KapatmaFieldbus üzerinden uzaktan kapatma
Ön TahliyeYanma odası tahliyesi veya yasadışı alev ispat minimum süresi
Ateşleme Denemesi1. emniyet süresi – pilot yakıt vanası açık
Pilot Brülör AçıkTek kademeli brülörler için çalışma konumu
Pilot + Ana Açık2. emniyet süresi veya sürekli pilot modu
Ana Brülör AçıkYalnızca ana yakıt vanası açık (interrupted pilot ile çift kademe)

Kilit Durumları (Lockout)

Kilit KoduAçıklama
Ateşleme Hatası1. emniyet süresi sonunda alev tespit edilemedi
Alev KaybıNormal çalışma sırasında alev söndü
Alev SimülasyonuÖn/son tahliye sırasında yasadışı alev sinyali algılandı
Hava HatasıÇalışma veya tahliye sırasında hava basıncı yetersiz
Reset/Komut HatasıGeçersiz uzak komut veya 15 dk’da 5’ten fazla reset denemesi
İletişim Zaman AşımıSupervisor’dan komut gelmiyor veya genişleme kartı arızası

Dahili Arıza Kodları (Failures)

Ateşleme çıkışı arızası, yakıt vanası çıkış arızaları, süreç giriş arızası, röle arızası, program hatası, bellek hatası, zaman tabanı hatası, sistem hatası, alev giriş arızası, gerilim düşümü/aşımı, güvenlik rölesi arızası gibi kapsamlı dahili arıza tespiti mevcuttur. Her arıza kodu, 7-segment ekranındaki benzersiz gösterimiyle sahada hızlıca teşhis edilebilir.

7. Konfigürasyon Parametreleri

QBK, yazılımsal konfigürasyon ile son derece esnek bir yapıya sahiptir. Parametreler, kablolu haberleşme arayüzü (C1–C2 terminalleri, TraxInterface3 adaptörü ile) veya ön panel kızılötesi portu (Q|beam.USB adaptörü ve ücretsiz Q|tool yazılımı ile) üzerinden yapılandırılır. Sınırlı konfigürasyon ve diagnostik için akıllı telefon uygulaması da mevcuttur.

Genel Ayarlar (00x)

  • 001 – Güç Besleme Gerilimi: 115 Vac veya 230 Vac
  • 002 – Süreç Giriş Gerilimi: 24 / 48 / 115 / 230 Vac veya giriş yok
  • 003 – Brülör Tipi: Gaz (G) veya Fuel-Oil (O)
  • 004 – Terminal 17 Fonksiyonu: Termostat 2 / 2. Kademe Alev Dedektörü / Hi-Temp Bypass
  • 005 – Hava Basınç Şalteri Tepki Süresi: 1–30 saniye

Güç Açma & Kilit Davranışı (10x)

  • 101 – Başlatma Modu: Otomatik (AUTOSTART) veya Bekleme (STANDBY)
  • 102 – Güç Açma/Kilit Sırasında Hava Çıkışı: Kapalı / Açık / P girişi / BUS kontrolü

Kapatma Davranışı (20x)

  • 201 – Minimum Brülör Duraklatma Süresi: 0–250 saniye
  • 202 – Kapatma Sırasında Hava Çıkışı: Kapalı / Açık / P girişi / BUS

Ön Tahliye Davranışı (30x)

  • 301 – Hava Rampa Süresi: 0–250 saniye
  • 302 – Ön Tahliye Sırasında Hava Çıkışı: Kapalı / Açık
  • 303 – Ön Tahliye Süresi: EN 676’ya göre, 0–250 saniye

Ateşleme Parametreleri (40x)

  • 401 – Ön Ateşleme Süresi: Sabit 500 ms (değiştirilemez)
  • 402 – 1. Emniyet Süresi: EN 746-2’ye göre; doğal çekim ≤350 kW → 10 sn, >350 kW → 5 sn; zorlamalı hava ≤70 kW → 5 sn, >70 kW → 3 sn
  • 403 – Pilot Başlatma Deneme Sayısı: 1–4 deneme
  • 404 – Pilot Alev Hassasiyeti: 1–9 µA

Çalışma Parametreleri (50x)

  • 501 – Pilot İspat Süresi: 1–25 saniye
  • 502 – 2. Emniyet Süresi: Yok / 1–5 sn / Sürekli Pilot
  • 503 – Ana Brülör Alev Hassasiyeti: 1–9 µA
  • 504 – Alev Kaybı Davranışı: Kilit (L) / Geri Dönüşüm (C) / Yeniden Ateşleme (K)
  • 505 – Alev Kaybı Tepki Süresi: 1–12 saniye (EN 746-2 için maks. 5 sn)
  • 506 – Çalışma Sırasında Hava Çıkışı: Pilot / Ana / Her İkisi / P girişi / BUS
  • 507 – Hava Kaybı Davranışı: Kilit (L) / Geri Dönüşüm (C)
  • 508 – Minimum Yanma Süresi: 0–25 saniye

Son Tahliye (60x)

  • 601 – Son Tahliye Sırasında Hava Çıkışı: Kapalı / Açık
  • 602 – Son Tahliye Süresi: 0–250 saniye

Haberleşme (70x)

  • 701 – Bölge (Zone/Segment): Alfanümerik
  • 702 – Birim (Node): Alfanümerik
  • 703 – Baud Hızı: 4800 / 9600 / 19200 / 38400 bps
  • 704 – Zaman Aşımı: 1–50 saniye veya devre dışı

8. Yüksek Sıcaklık Bypass (Hi-Temp)

EN 746-2 kapsamında 750°C üzerinde çalışan fırınlar yüksek sıcaklık ekipmanı olarak sınıflandırılır. Bu sistemlerde duvarlar 750°C’ye ulaştığında alev, yanma odası sıcaklığı sayesinde yeniden tutuşacağından geleneksel alev gözetimi bypass edilebilir.

Terminal 17’ye bağlı, DIN 3440 uyumlu güvenlik sıcaklık monitörü (çift kanallı, fail-safe) bu geçişi sağlar. Bypass aktifken:

  • Alev gözetim sistemi devre dışı kalır; yakıt vanaları alev denetimi olmaksızın açılır.
  • Brülör, 1. emniyet süresi ve ateşleme trafosu olmadan doğrudan devreye alınır (flameless brülörler için uygundur).
  • Alev sinyal bargrafının son göstergesi yanıp söner.
  • Fırın sıcaklığı 750°C’nin altına düştüğünde bypass kontağının serbest bırakılması zorunludur.
🔴 Emniyet Uyarısı: Hi-Temp bypass yalnızca sistem erişilebilirliğini artırmak amacıyla kullanılmalıdır. Sıcaklık monitörünün veya sensörünün herhangi bir arızası, bypass kontağını mutlaka serbest bırakmalıdır.

9. Fieldbus Uzaktan Kontrol (TraxBus)

QBK, dahili TraxBus seri haberleşme arayüzü sayesinde tam uzaktan kontrol ve gözetim imkânı sunar. Protokol, sert endüstriyel ortamlara uygun tasarlanmış, ASCII tabanlı özel bir fieldbus sistemidir. Hazır ağ geçitleri (gateway) aracılığıyla standart endüstriyel fieldbus sistemlerine (Modbus, Profibus vb.) dönüştürülebilir.

Baud hızına göre tek bir brülör için toplam polling süresi 8–34 ms arasında değişmektedir. 10 brülörlü sistemde bu değer 80–340 ms, 100 brülörlü sistemde ise yaklaşık 0,8–3,4 saniye aralığındadır.

Temel Fieldbus Komutları

KomutFonksiyon
RBrülörü çalıştır (Burner Run)
HBrülörü durdur (Halt)
M / mAna brülörü aç / kapat
B + YKilidi aç (onay adımı zorunlu – 25 sn içinde Y komutu)
SDurum sorgula
LAnlık alev akımını oku (1–26 µA)

Uzaktan reset işlemi EN 13611:2015 uyarınca otomatik reset yasağına tabidir. Uzaktan tetiklenmiş resetler 15 dakika içinde en fazla 5 kez ile sınırlıdır; bu sınırın aşılması halinde yalnızca fiziksel panel butonuyla açılabilen bir kilit devreye girer.

10. Teknik Veriler

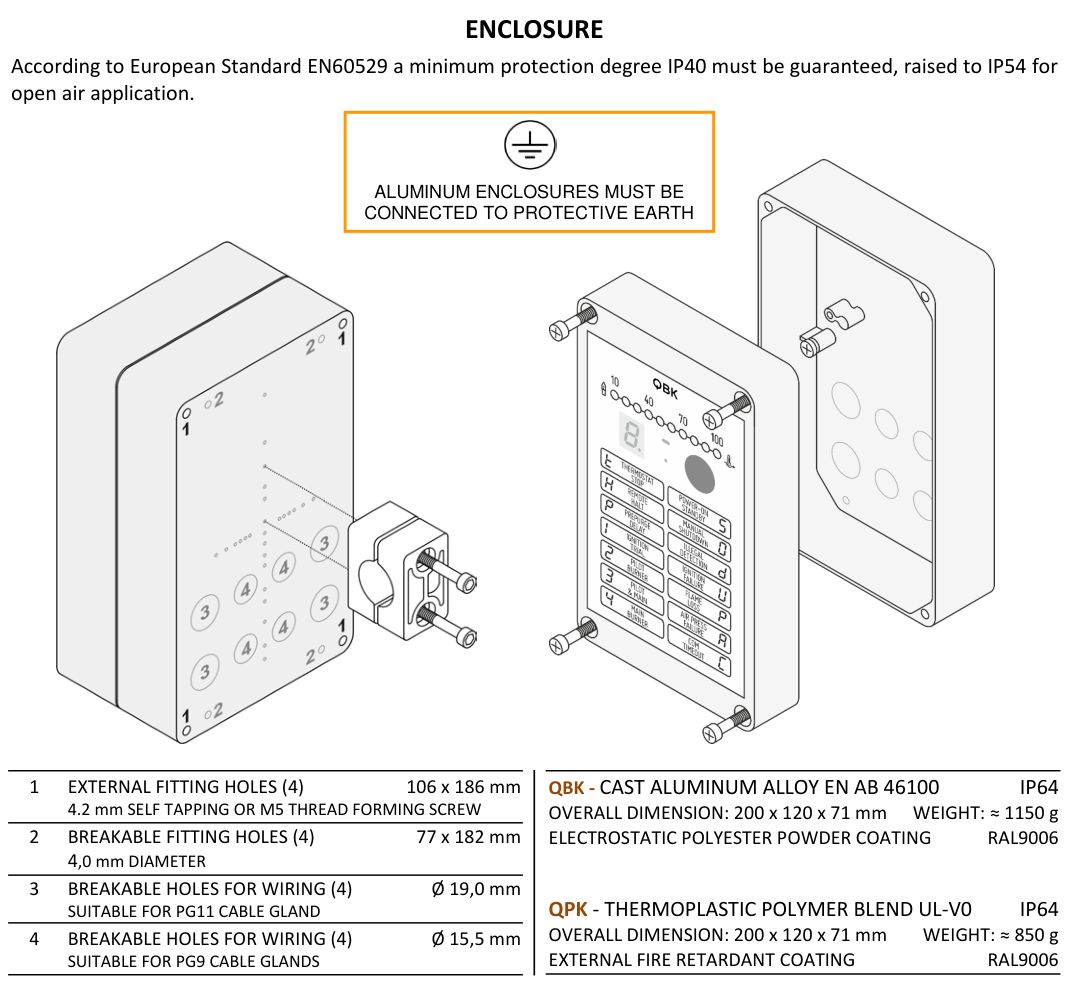

QBK Muhafaza Boyutları ve Varsayılan Konfigürasyon
QBK muhafaza boyutları, montaj delikleri ve varsayılan fabrika konfigürasyonu
ParametreDeğer
Besleme Gerilimi115 veya 230 V ±%10/15, 50/60 Hz
Güç Tüketimi6 VA maks. / 4 W ısıl kayıp
Hat Sigortası3 A hızlı – 5×20 mm
Çalışma Sıcaklığı-20 … +60 °C
Depolama Sıcaklığı-40 … +85 °C
Koruma SınıfıIP64 / NEMA 3
Çıkış Kontakları (Maks.)250 Vac / 2 A cosφ=0,7
Süreç Girişleri24 / 48 / 115 / 230 Vac, 3 mA maks.
Minimum İyonizasyon Akımı> 1 µA
Alev Sinyal Gösterimi0–100% / 0–30 µA
UV SensörüUV4SH (kalıcı olmayan çalışma)
TraxBus Gerilimi30 Vdc maks.
TraxBus Baud Hızı4800 / 9600 / 19200 / 38400 bps
GarantiÜretim tarihinden itibaren 2 yıl (sigorta ve fotoseller hariç)

11. Sonuç ve Değerlendirme

CONTRIVE QBK, tek veya çift kademeli gaz/sıvı yakıt brülörlerinden yüksek sıcaklık fırınlarına uzanan geniş bir uygulama yelpazesinde güvenli ve esnek çalışma sunan, gelişmiş bir endüstriyel brülör kontrol ünitesidir. Öne çıkan başlıca avantajları şu şekilde özetlenebilir:

  • Kapsamlı standart uyumluluğu: EN 298, EN 746-2, EN 13611 ve CE sertifikasyonu
  • Avrasya Gümrük Birliği (EAC) onaylı: Rusya, Orta Asya ve BDT ülkelerine ihracat için uygun
  • Tam parametrik yapılandırma: Aynı cihaz; gaz, fuel-oil, tek/çift kademe, interruped/intermittent pilot konfigürasyonlarını destekler
  • Hi-Temp Bypass desteği: Alüminyum, cam, seramik fırınları gibi 750°C üzeri çalışan tesisler için kritik bir özellik
  • TraxBus entegrasyonu: Çok brülörlü tesislerde merkezi SCADA/PLC üzerinden tam otomasyon imkânı
  • Gelişmiş self-diagnostik: Sahada hızlı arıza tespiti ve sınırlı bakım ihtiyacı
  • IP64 / NEMA3 koruma: Endüstriyel ortamlara uygun dayanıklı alüminyum veya plastik muhafaza seçeneği

QBK, özellikle demir-çelik, alüminyum, cam ve seramik sektörlerindeki endüstriyel fırın uygulamaları için tasarım aşamasından devreye almaya kadar güvenle tercih edilebilecek, standartlara tam uyumlu bir kontrol çözümüdür.

📞 Teknik Destek ve Temin
CONTRIVE QBK serisi ve diğer endüstriyel gaz yakma sistemi ekipmanları hakkında fiyat teklifi, teknik danışmanlık ve devreye alma desteği için SGM Isı Enerji Mühendislik ekibiyle iletişime geçebilirsiniz.

📧 satis@sgmisi.com  |  📞 +90 553 356 5215

Kaynak: CONTRIVE B1488|QBK.EN 1021 – Ürün Teknik Kataloğu. Bu makale katalog bilgilerine dayalı olarak SGM Isı Enerji Mühendislik teknik ekibi tarafından hazırlanmıştır.
